Zelfdragende afvoergoot HRI 400 type I, speciaal ontworpen voor industriële toepassingen en zware belasting.
Toepassingsgebieden (C250 - D400 - E600 - F900)
- Voetpaden - Voetgangerszone
- Stadscentra - Wegennet
- Wegberm - Parkings
- Magazijn / opslagruimte - Laad- en loskades
- Industrie - Luchthavens
- Havengebied - Dokken
Eigenschappen van de afvoergoot
Zelfdragende afvoergoot Type I (EN 1433)
- Hoogwaardig zelfverdichtend beton C55/67, bestand tegen
uitzonderlijke weersomstandigheden
- Het gebruikte beton beantwoordt aan de omgevingsvereisten zoals
beschreven in de EN-206 norm (NAF2) CX4. XS1. XD3. XF3. XA1.
- Ruwheidscoëfficiënt van 95 volgens Manning Strickler
- Lengte = 2,25m en 0,75m
- Stevige brede randbescherming in verzinkt staal verbonden met de
wapening
- Tand- en groefsysteem met uitsparing die wordt afgekit om een
waterdicht systeem te garanderen (ook bij mannelijke/vrouwelijke
eindplaten)
- Snelle plaatsing omwille van de lengte (2,25m) en de aanwezigheid van
centreerpennen bij de uitlijning
- Lengte, massa van de elementen en de centreerpennen zorgen voor de
stabiliteit van de goot
Eigenschappen van het rooster

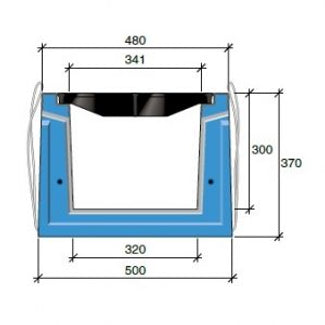

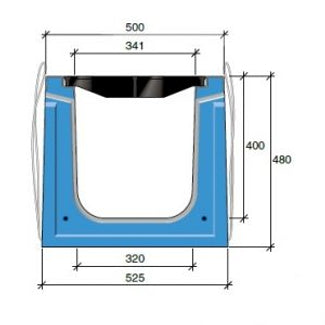

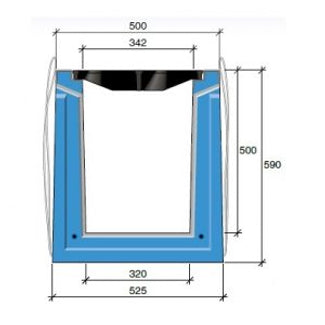

Rooster BANANE (C250 - D400 - E600 - F900):
Voorgemonteerd rooster uit hoogwaardig nodulair gietijzer FGS 500-7
- Lengte = 0,75m
- Wordt gebout (inox) aangeleverd op de werf (niet zichtbaar door beschermhulzen): (C250/D400) 2 RVS bouten; (E600/F900) 4 RVS bouten per rooster
- Aandraaimoment van de bouten op de roosters van 57 N/m
- Bouten type M10-35 bewerkt met keramisch vet en voorzien van een
kop uit RVS
- Antislip oppervlak met diamantprofiel om de wateropvangcapaciteit te
verhogen
- Absorptieoppervlakte: 810 cm2/m
Rooster SAONE (C250 - D400):
Voorgemonteerd rooster uit hoogwaardig nodulair gietijzer FGS 500-7
- Lengte = 0,75 m
- Wordt gebout (RVS) aangeleverd op de werf (niet zichtbaar door
beschermhulzen): 2 RVS bouten per rooster
- Breedte van de openingen is 14 mm conform verplichtingen PBM (vb.
rolstoelgebruikers, fietsers, winkelwagens,…) in overeenstemming met
EN 1433.
- Aandraaimoment van de bouten op de roosters van 57 N/m
- Bouten type M10-35 bewerkt met keramisch vet en voorzien van een
kop uit RVS
- Absorptieoppervlakte: 690 cm2/m
Plaatsingsvoorschriften
Zelfdragende afvoergoot Type I
- Geen betonomhulling nodig
- Voorzien van 2 heflussen om de elementen te kunnen heffen
- Belastingsklasse gegarandeerd door de fabrikant voor het geheel
- Snelheid in plaatsing
- Inbouwhandleiding en video verkrijgbaar
Zandvangelement
- Eendelig element met mannelijke/vrouwelijke aansluiting, geïntegreerde
groef en centreerpennen
- Voorzien van 3 mogelijke knock-outs voor afwatering naar riolering
- Op aanvraag: geïntegreerde dichting voor waterdichte aansluiting
gladwandige buis
- Vuilvangemmer in verzinkt staal
- Totale hoogte: 0,60m
- Lengte: 0,75m
- Voorzien van lussen om de elementen te kunnen heffen
