Kabelgoten, infiltratie, leidingen en bomen. Alles in 1 systeem, kan dat?

Er is reeds een eerste project aangelegd met goten die antwoorden hebben op alle mogelijke uitdagingen die ons in de Linkedin posts bezighouden:

Er wordt actief hemelwater in gebufferd. Volstaat dit buffervolume niet en houdt de toevloed aan hemelwater aan dan is de goot door middel van een lange wand gesplitst. Via deze wand stort het teveel aan hemelwater over en komt in de bufferinfiltratie zone terecht. De zijkanten van deze zone zijn voorzien van poreuze klinkers waarlangs het overtollige hemelwater in de aanliggende grond kan indringen.

De kamers onderling zijn steeds gesloten. Zo wordt ingeval van hellingen vermeden dat het water snel afstroomt naar lagergelegen zones en daar wateroverlast veroorzaakt. In streken met amper helling zoals overwegend in Nederland, worden de kamers onderaan verbonden via kleinere doorvoeropeningen. Zo kan al het water als een collectief geheel beheerd worden. Op meerdere plaatsen langsheen de collector kan er water worden toegevoegd, op één (het laagste) of meerdere posities kan er water worden afgetapt en zo herbruikt.

De kamers dienen als een lego blokkendoos in elkaar gepuzzeld te worden. Dankzij een ronde mof en spieverbinding centraal kan onregelmatig plaatsen niet gebeuren. Dit is van belang om de bovenliggende afdekplaten mooi gelijk aan elkaar te laten aansluiten. Ze kunnen dan dienen als wandel- of fietspad, parkeerstrook of bushalte.

Naast de opvang van hemelwater om zowel te hergebruiken als te buffer-infiltreren, worden er ook netwerken in onder gebracht. Zo bevinden zich onderaan 2 water netwerken: één netwerk voor drinkwater, één netwerk voor hemelwater. Vanuit het centrale netwerk worden er ter hoogte van elke woning aftakkingen gemaakt die dan vanuit deze collector naar de woning gaat.

Ter hoogte van elke wand worden ze eenvoudig afgedicht door drukdichtingen om de betreffende leidingen.

Bovenaan de kamers zijn overstortopeningen van 20 cm hoog. Deze ruimte biedt een aantal heel interessante opties:

Indien de hemelwaterbuffering niet volstaat, stort ze over naar de lange buffer-infiltratie zone. Blijkt die niet snel te kunnen infiltreren in de ondergrond, dan stort het water over naar de volgende kamer, via de lagergelegen V-vorm. Zo wordt het hemelwater lokaal bijgehouden en tegelijk snijdt de slang aan kamers door het terrein en worden zones met betere infiltratiecapaciteit gezocht en infiltreert men maximaal.

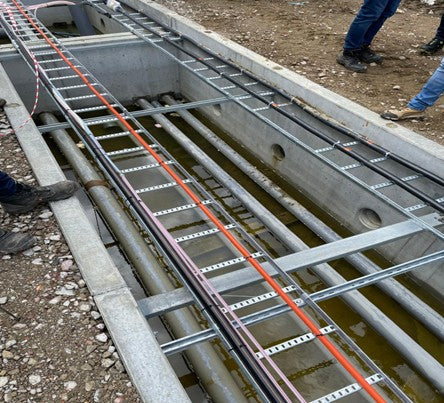

Bovenaan biedt de 20 cm vrije en doorlopende ruimte ook de mogelijkheid om nutsleidingen in onder te brengen. Er werd een gegalvaniseerd laddergoot geplaatst voor data bekabeling en eentje voor elektriciteitskabels. De beheerder van de collector ziet toe op het correct plaatsen van de verschillende kabels: netjes naast elkaar en niet over elkaar heen gevlochten. Dit in tegenstelling tot het plaatsen van kabels in volle grond waar heel veel overlap plaats vindt en wanorde troef is. Het leidt tot terugkomende graafschade en die wordt met deze collector vermeden.

Dat is duidelijk in bovenstaande foto te zien daar waar men opnieuw overgaat in volle grond.

Daarnaast kunnen deze kamers ook makkelijk aangewend worden als ondergrondse boomgroeiplaats. 2 kamers worden op de kopse zijde opengemaakt en vormen zo één gemeenschappelijke kamer met een inhoud van 15 m³. De aarde die in deze kamer wordt aangebracht komt tot tegen de kopse scheidingswand. De 20 cm vrije ruimte vormt de luchtruimte. Dankzij de bovenliggende dekplaat drukt het verkeer de aarde niet aan. Tegelijk kunnen kabels voor zowel data als elektriciteit ook gewoon vrij doorlopen.

Daar waar de stammen boven komen worden er openingen in de dekplaten voorzien. Een kunststofwand zorgt ervoor dat de teelaarde tot boven de dekplaat kan opgevuld worden. Daardoor zakt de teelaarde niet weg onder de dekplaten en blijft de doorlopende luchtlaat behouden. Tegelijk kan er geen ongedierte via deze weg in de ondergrondse collector.

Onderaan de dubbele kamer zijn doorvoerbuizen voorzien waar de leidingen van de beide waternetwerken vrij doorheen kunnen. Tegelijk is er ook een verbindingsleiding die de volumes gebufferd water verbinden en zo met elkaar vrij kunnen communiceren.

In de dubbele kamer kan ook een leiding worden ingebracht die overtollige hemelwater van de straat na passage door een kolk in de boomgroeiplaats kan inbrengen (zwarte leiding).

In de kolk is er echter een zoutslot voorzien dat automatisch toedraait indien er zoutwater ten gevolge van strooien tegen ijsvorming komt toegestroomd. Door het afkoppelen via de zoutklep stroomt het zoute hemelwater dan door naar de infiltratie zone. Op die manier vermijdt men zoutkistallen in de aarde van de ondergrondse boomgroeiplaats.

Onderaan de dubbele kamer bevinden zich ook grote openingen waarlangs de boomwortels later ook de harde ondergrond in kunnen dringen. Op die manier maken zij ook die ondergrond open en vergroten ze de infiltratiecapaciteit.

Kabels naar individuele woningen of versterkerboxen steken de collectorruimte over via dwarsdragers. Op die manier behoudt men orde en ruimte. Dient met een ingreep uit te voeren in de collector, dan kunnen de doorvoeropeningen eenvoudig gedicht worden met een ballon en het water vervolgens naar de volgende kamer overgepompt worden. Gemiddeld binnen 10 minuten beschikt men zo over een veilige werkzone. Graven te midden van alle ondergrondse leidingnetwerken is verleden tijd.

Plaat 204 Wire aansluiting

Aangepaste drukdichtingen zorgen ervoor dat er ook langs de doorvoerleidingen naar de collector geen ongedierte kan binnen dringen.

Indien men in de collector gasnetwerken wenst onder te brengen, dan dienen ontluchters in de dekplaten voorzien te worden. Gasnetwerken kunnen lekken en daardoor kunnen ondergrondse gasophopingen vermeden worden.

Vuilwater riolering kan niet ondergebracht worden in de collector, want deze is vaak gravitair aangelegd. De collector volgt gewoon het wegdek. De enige mogelijkheid voor vuilwaternetwerken is via pompleidingen.

Een ondiepe goot zorgt ervoor dat de draagstructuur van de afdekplaten netjes doorloopt. Tegelijk blijft de open ruimte van 20 cm bovenaan vrij en kunnen data en elektriciteitsnetwerken blijven doorlopen. Onderliggend worden waternetwerken verbonden zodat die blijven communiceren. Elementen in hoek- en T-vorm zijn beschikbaar.
